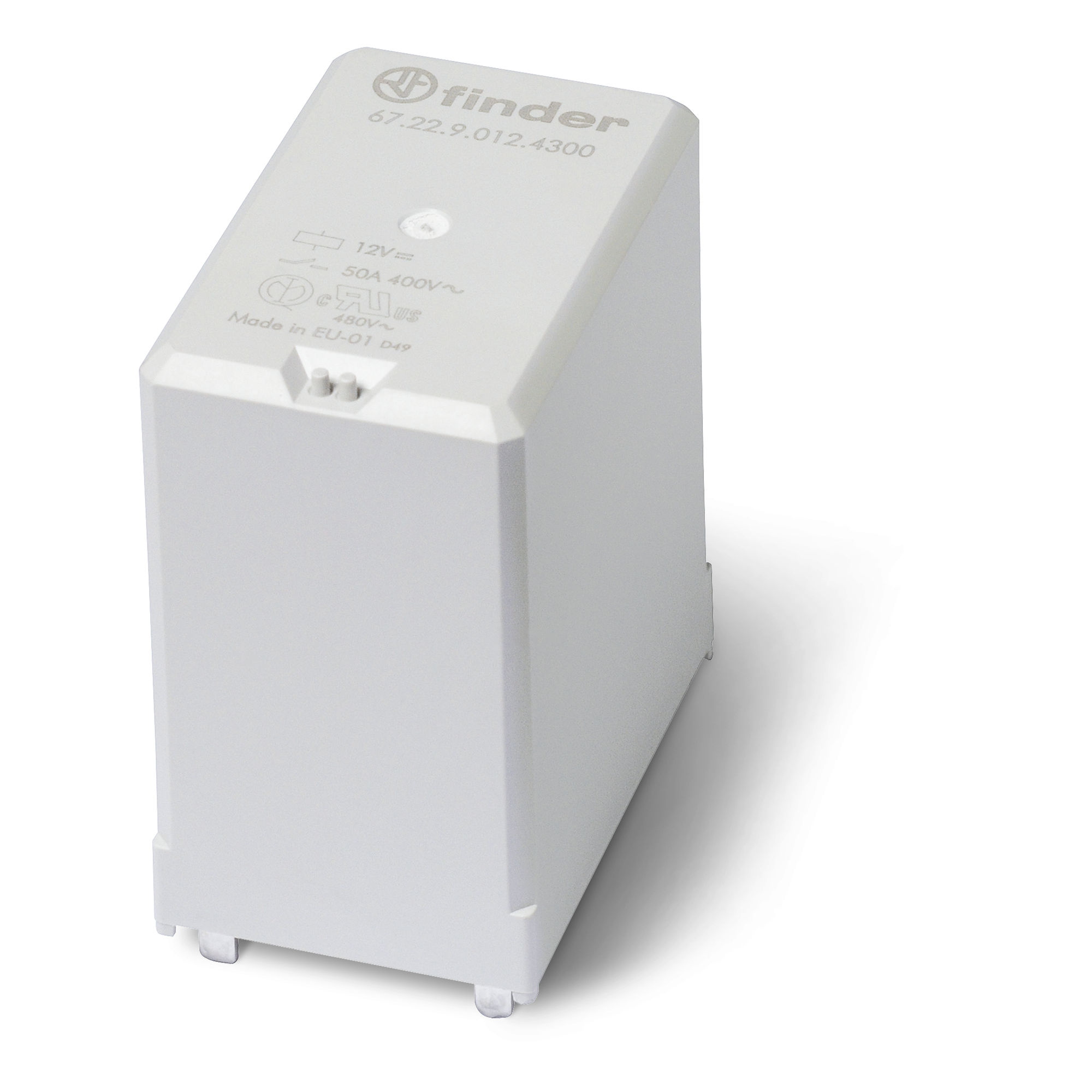

<p>Relè di potenza Tipo 67.22-x300 per applicazioni fotovoltaiche<br />
50 A 2 NO per montaggio su circuito stampato, distanza tra i contatti aperti ≥ 3 mm</p>
<p>Caratteristiche:</p>
<ul>
<li>Distanza tra contatti aperti ≥ 3 mm, in conformità con VDE 0126-1-1, EN 62109-1,<br />
EN 62109-2</li>
<li>Bobina DC, con potenza di mantenimento di soli 170 mW</li>
<li>Isolamento rinforzato tra bobina e contatti</li>
<li>1.5 mm di distanza tra base del relè e circuito stampato</li>
<li>Utilizzabile con temperature ambiente sino a 85 °C (alimentazione bobina in modalità<br />
risparmio energetico) o 70 °C (alimentazione bobina in modalità standard)</li>
<li>Soddisfa i requisiti della Norma EN 60335-1 relativi alla resistenza al calore ed al fuoco (GWIT 775 °C e GWFI 850 °C)</li>
<li>Contatti senza Cadmio:<br />
• Versione AgNi (per applicazioni dove è necessaria una bassa resistenza di contatto)<br />
• Versione AgSnO2 (per applicazioni dove è presente un&#8217;alta corrente di spunto)</li>
</ul>


Report

Fascicoli tecnici

Manuali di istruzione

Manuali KNX

Manuale utente

Protocollo di comunicazione

Soluzioni per l'efficientamento energetico industriale

Soluciones para la eficiencia energética industrial

Soluzioni per il quadro elettrico e l'automazione industriale

Solutions for electrical panels and industrial automation

Soluciones industriales y productos automatizacion industrial

Produse pentru tablouri electrice si automatizari industriale

Brochure

Guida alla scelta

Cataloghi

Altro

Dichiarazioni di conformità

Guide

Software

File 3D

File DXF

Výkonové relé pro fotovoltaické střídače

Power relay for photovoltaic inverters

Relé de potencia para inversores fotovoltaicos

Relè di potenza per inverter fotovoltaici

Vermogensrelais voor PV-omvormers

Przekaźnik mocy do inwerterów fotowoltaicznych

Relé de potência para inversores fotovoltaicos

>Силовые реле 50 А для печатного монтажа

<h4>Power relay for photovoltaic inverters</h4>
<ul>
  <li>DC-Spule, 170 mW Halteleistung
  <li>Sichere Trennung zwischen Spule – Kontaktsatz
  <li>Kontaktöffnung > 3 mm, gemäß VDE 0126-1-1, EN 62109-1, EN 62109-2
</ul>

<h4>Power relay for photovoltaic inverters</h4>
<ul>
   <li>DC coils, with only 170 mW holding power
   <li>Contact gap ≥ 3 mm (according to VDE 0126-1-1, EN 62109-1, EN 62109-2)
   <li>Reinforced insulation between coil and contacts
   <li>1.5 mm gap between PCB and relay base
   <li>Suitable for use at ambient temperatures up to 85 °C (with energy-saving coil energization) or 70 °C (with standard coil energization)
</ul>

<h4>Relé de potencia para inversores fotovoltaicos</h4>
<ul>
   <li>Bobinas DC, con solo 170 mW de potencia de mantenimiento
   <li>Abertura de contactos hasta ≥ 5.2 mm (según VDE 0126-1-1, EN 62109-1, EN 62109-2)
   <li>Aislamiento reforzado entre bobina y contactos
   <li>1.5 mm de separación entre la base del relé y el CI
   <li>Propio para el uso a temperatura ambiente hasta 85 °C (con alimentación en modo ahorro energético) o 70 °C (con alimentación estándar)
</ul>

<h4>Relais de puissance pour applications photovoltaïques</h4>
<ul>
  <li>Versions 2 et 3 contacts (NO, contacts avec double coupure)
  <li>Intervalle > 3 mm (selon VDE 0126-1-1, EN 62109-1, EN 62109-2)
  <li>Isolement renforcé entre bobine et contacts
  <li>Bobine DC
  <li>Compatible pour une utilisation avec des températures ambiantes jusqu’à 85°C (alimentation de la bobine en mode économie d’énergie) ou 70°C (alimentation de la bobine en mode standard)</ul>

<h4>Teljesítményrelék napelemes rendszerek invertereihez</h4>
<ul>
   <li>DC tekercsek, mindössze 170 mW tartási teljesítménnyel
   <li>érintkezőtávolság ≥ 3 mm (az EN 62109-1, EN 62109-2 szerint)
   <li>biztonsági leválasztás a tekercs és az érintkezők között
   <li>1,5 mm távolság a NYÁK-lap és a reléalaplap között
   <li>85 °C környezeti hőmérsékletig alkalmazható (energiatakarékos üzemmódban) vagy 70 °C-ig (normál üzemmódban)
</ul>

<h4>Relè di potenza per inverter fotovoltaici</h4>
<ul>
  <li>Bobina DC, con potenza di mantenimento di soli 170 mW
  <li>Distanza tra contatti aperti ≥ 3 mm, in conformità con VDE 0126-1-1, EN 62109-1, EN 62109-2
  <li>solamento rinforzato tra bobina e contatti
  <li>1.5 mm di distanza tra base del relè e circuito stampato
  <li>Utilizzabile con temperature ambiente sino a 85 °C (alimentazione bobina in
modalità risparmio energetico) o 70 °C (alimentazione bobina in modalità standard
</ul>

<h4>Vermogensrelais 50 A</h4>
<ul>
  <li>2 of 3 maakcontacten met dubbele onderbreking
  <li>Contactafstand ≥ 3 mm volgens VDE 0126-1-1, EN 62109-1, EN 62109-2
  <li>Versterkte isolatie tussen spoel en contacten
  <li>DC spoel
  <li>Geschikt voor omgevingstemperaturen tot +85 °C (bekrachtiging met een lage spanning voor energiebesparing) of 70 °C (standaardbekrachtiging)
</ul>

<h4>Przekaźnik mocy do inwerterów fotowoltaicznych</h4>
<ul>
   <li>Cewki DC, napięcie podtrzymania jedynie 170 mW
   <li>Przerwa zestykowa ≥ 3 mm (zgodna z VDE 0126-1-1, EN 62109-1, EN 62109-2)
   <li>Wzmocniona izolacja pomiędzy cewką a zestykami
   <li>Dystans 1.5 mm pomiędzy płytką drukowaną a przekaźnikiem
   <li>Można stosować przy temperaturze otoczenia 85 °C (z cewką w trybie oszczędnym) lub 70 °C (z cewką w trybie standardowym)
</ul>

<h4>Relé de potência para inversores fotovoltaicos</h4>
<ul>
  <li>Bobina DC, com apenas 170 mW de potência de retenção
  <li>Distância entre contatos abertos ≥ 3 mm (conforme VDE 0126-1-1, EN 62109-1, EN 62109-2)
  <li>Isolação reforçada entre bobina e contatos
  <li>Distância de 1.5 mm entre o relé e a PCI
  <li>Adequado para utilização em temperaturas ambientes de até 85 ºC (com energização da bobina no modo “energy-saving”) ou 70 ºC (com energização da bobina no modo standard)
</ul>

<h4>Силовые реле 50 А для печатного монтажа</h4>
<ul>
  <li>Версии с 2 и 3 контактами (НО, двойное размыкание)
  <li>Зазор между контактами ≥ 3мм, (согл. VDE0126-1, EN62109-1, EN62109-2)
  <li>Усиленная изоляция между катушкой и контактами
  <li>Катушки DC
  <li>Наружная температура до 85°С
(энергосберегающая версия катушки) или до 70°С (стандартная версия катушки)
</ul>

Relé výkonová 50 A

Solar relay 50 A

Relé solar 50 A

Relais de puissance 50A

Teljesítményrelék 2/3 NO - 50 A

Relè per applicazioni solari 50 A

Vermogensrelais 50 A

Przekaźnik solarny 50 A

Relé de potência 50 A

Силовые реле 50 А

Serie 67 - Relè di potenza per inverter fotovoltaici Terminale singolo da CS, 1.5 mm di distanza tra base del relè e circuito stampato, Nessuna, 12 V, Standard, 2 contatti, 50 A, AgSnO2, DC, NO (distanza tra contatti  aperti ≥ 3 mm)

Tipo 67.22 - Relè di potenza per applicazioni fotovoltaiche, 50 A, 2 NO

Serie 67 - Relè di potenza per inverter fotovoltaici Terminale singolo da CS, 1.5 mm di distanza tra base del relè e circuito stampato, Nessuna, 12 V, Standard, 2 contatti, 50 A, AgSnO2, DC, NO (distanza tra contatti aperti ≥ 3 mm)
