<p>Relais à contacts guidés modulaire pour applications de sécurité jusqu&#8217;à SIL3 type 7S.43, 3 contacts (2 NO + 1 NC) + contact auxiliaire.</p>
<p>Il possède :</p>
<ul>
<li>2 contacts NO pour applications de sécurité</li>
<li>1 contact NC pour le retour d&#8217;information vers l&#8217;automate de sécurité</li>
<li>1 contact auxiliaire de signalisation</li>
</ul>
<p>Caractéristiques :</p>
<ul>
<li>Relais à contacts guidés conforme à la norme EN 61810-3 (ex EN 50205) type A pour applications de sécurité jusqu&#8217;à SIL3</li>
<li>Système d&#8217;architecture double canal (1oo2) avec 2 contacts NO, un contact de rétroaction et 1 contact auxiliare</li>
<li>Pour applications de sécurité jusqu&#8217;à SIL 3 selon EN 61508 ainsi que pour les applications de sécurité fonctionnelles selon EN 62061 et jusqu’à PL e selon IEC 13849-1</li>
<li>Versions 12 et 110 V DC, plage de tension d&#8217;utilisation (0.85&#8230; 1.1)UN</li>
<li>Indication LED de l&#8217;état de la bobine</li>
<li>Montage sur rail 35 mm (EN 60715)</li>
</ul>


Serie 7S - Relè modulare a contatti guidati per applicazioni di sicurezza fino a SIL3

Série 50/48/7S - Relais à contacts guidés pour applications de sécurité

50/48/7S Series - Relays with forcibly guided contacts for safety applications

50/48/7S Series – Relays with forcibly guided contacts for safety applications – USA

Serie 50/48/7S – Relè a contatti guidati per applicazioni di sicurezza

Seria 50/48/7S - Przekaźniki z wymuszonym prowadzeniem zestyków do aplikacji bezpieczeństwa

Seria 50/48/7S - Relee cu contacte ghidate forţat pentru aplicaţii de securitate

Rapport

Serie 7S - Relè modulare con contatti guidati

Fiches techniques

Type 7S.XX - 7S.12/7S.14/7S.16/7S.23/7S.34/7S.36

Manuels instructions

KNX Manual

Manuel utilisation Toolbox

Protocole de communication

Solutions for electrical panels and industrial automation

Soluciones industriales y productos automatizacion industrial

Soluzioni per il quadro elettrico e l'automazione industriale

Produse pentru tablouri electrice si automatizari industriale

Brochure

Guides de sélection

Catalogues

Autres

Déclaration de conformité

Guides

Logiciels

File 3D

File DXF

Relé s nuceně vedenými kontakty

Relay module with forcibly guided contacts

Relè con contatti guidati modulare

Printrelais met gedwongen contacten

Moduł przekaźnikowy z mechanicznie sprzężonymi zestykami

Releu modular cu contacte ghidate forțat

Модульное реле с принудительным управлением контактами

<h4>Relé s nuceně vedenými kontakty</h4>
<ul>
  <li>Pro bezpečnostní aplikace, relé s nuceně vedenými kontakty, typ A (EN 50205)
<li>2 pole (1NO + 1 NC), 4 pole (2 NO + 2 NC and 3 NO + 1 NC) or 6 pole (4 NO + 2 NC)
  <li>Pro použití na železnici
  <li>na DIN-lištu EN 60175 TH35, šířka 22,5 mm
</ul>

<h4>Relais mit zwangsgeführten Kontakten</h4>
<ul>
  <li>For safety applications, with class A forcibly guided contact relays (EN 50205)
<li>2 pole (1NO + 1 NC), 4 pole (2 NO + 2 NC and 3 NO + 1 NC) or 6 pole (4 NO + 2 NC)
  <li>Materialien entsprechen der Norm zum Brandschutz in Schienenfahrzeugen nach CEI 11170-3
  <li>Für Tragschiene DIN EN 60715 TH35
</ul>

<h4>Relay module with forcibly guided contacts</h4>
<ul>
  <li>For safety applications, with class A forcibly guided contact relays (EN 50205)
<li>2 pole (1NO + 1 NC), 4 pole (2 NO + 2 NC and 3 NO + 1 NC) or 6 pole (4 NO + 2 NC)
  <li>For railway applications
  <li>35 mm rail (EN 60715) mount, 22.5 mm wide
</ul>

<h4>Relay module with forcibly guided contacts</h4>
<ul>
  <li>For safety applications, with class A forcibly guided contact relays (EN 50205)
<li>2 pole (1NO + 1 NC), 4 pole (2 NO + 2 NC and 3 NO + 1 NC) or 6 pole (4 NO + 2 NC)
  <li>For railway applications
  <li>35 mm rail (EN 60715) mount, 22.5 mm wide
</ul>

<h4>Relais de sécurité modulaire</h4>
<ul>
  <li>Pour applications de sécurité, avec contacts liés mécaniquement classe A (EN 50205)
Et pour applications ferroviaires
  <li>2 contacts (1NO + 1NC), 4 contacts (2NO + 2NC et 3NO + 1NC) ou 6 contacts (4NO + 2NC)
  <li>Montage sur rail 35 mm (EN 60715), largeur 22,5 mm
</ul>

<h4>Relé kényszerműködtetésű érintkezőkkel</h4>
<ul>
  <li>biztonsági alkalmazásokhoz, B típusú relé kényszerműködtetésű érintkezőkkel (EN 50205)
<li>2 érintkező (1NO + 1 NC), 4 érintkező (2 NO + 2 NC és 3 NO + 1 NC) vagy 6 érintkező (4 NO + 2 NC)
  <li>vasúti alkalmazásokhoz
  <li>TS 35 mm-es sínre szerelhető (EN 60715), 22,5 mm széles
</ul>

<h4>Relè modulare con contatti guidati</h4>
<ul>
  <li>Per applicazioni di sicurezza, con contatti guidati classse A (EN 61810-3 ex EN 50205)
<li>2 contatti (1NO + 1 NC), 4 contatti (2 NO + 2 NC e 3 NO + 1 NC) o 6 contatti (4 NO + 2 NC)
  <li>Per applicazioni ferroviarie
  <li>Montaggio su bara 35 mm (EN 60715) , larghezza 22.5 mm
</ul>

<h4>Relaismodule met gedwongen contacten</h4>
<ul>
  <li>Voor veiligheidstoepassingen met klasse A gedwongen contacten (EN 50205)
<li>2 polig (1M + 1V), 4 polig (2M + 2V en 3M + 1V) of 6 polig (4M + 2V)
  <li>Voor railtoepassingen
  <li>35 mm railmontage (EN 60715), 22.5 mm breed
</ul>

<h4>Moduł przekaźnikowy z mechanicznie sprzężonymi zestykami</h4>
<ul>
  <li>Do obwodów bezpieczeństwa, zestyki przekaźników sprzężone mechanicznie zgodne z klasą A normy EN 50205
<li>2 zestyki (1 Z + 1 R), 4 zestyki (2 Z + 2 R i 3 Z + 1 R) lub 6 zestyków (4 Z + 2 R)
  <li>Zastosowanie w kolejnictwie
  <li>Montaż na szynę DIN 35mm (EN 60715), szerokość 22.5 mm
</ul>

<h4>Relee modulare cu contacte ghidate forțat</h4>
<ul>
  <li>Pentru aplicațiile de securitate, relee cu contacte ghidate forțat de clasă A (EN 50205)
<li>2 contacte (1ND + 1 NÎ), 4 contacte (2 ND + 2 NÎ și 3 ND + 1 NÎ) sau 6 contacte (4 ND + 2 NÎ)
  <li>Pentru aplicații feroviare
  <li>Montare pe șină 35 mm (EN 60715), 22.5 mm lățime
</ul>

<h4>Модульное реле с принудительным управлением контактами</h4>
<ul>
  <li>Для приложений безопасности, с контактами с принудительным управлением, класс A (EN 50205)
<li>2 контакта (1НО + 1НЗ), 4 контакта (2НО + 2НЗ или 3НО + 1НЗ) или 6 контактов (4НО + 2НЗ)
  <li>Для железнодорожных приложений
  <li>Монтаж на рейку 35 мм (EN 60715), ширина 22.5мм
</ul>

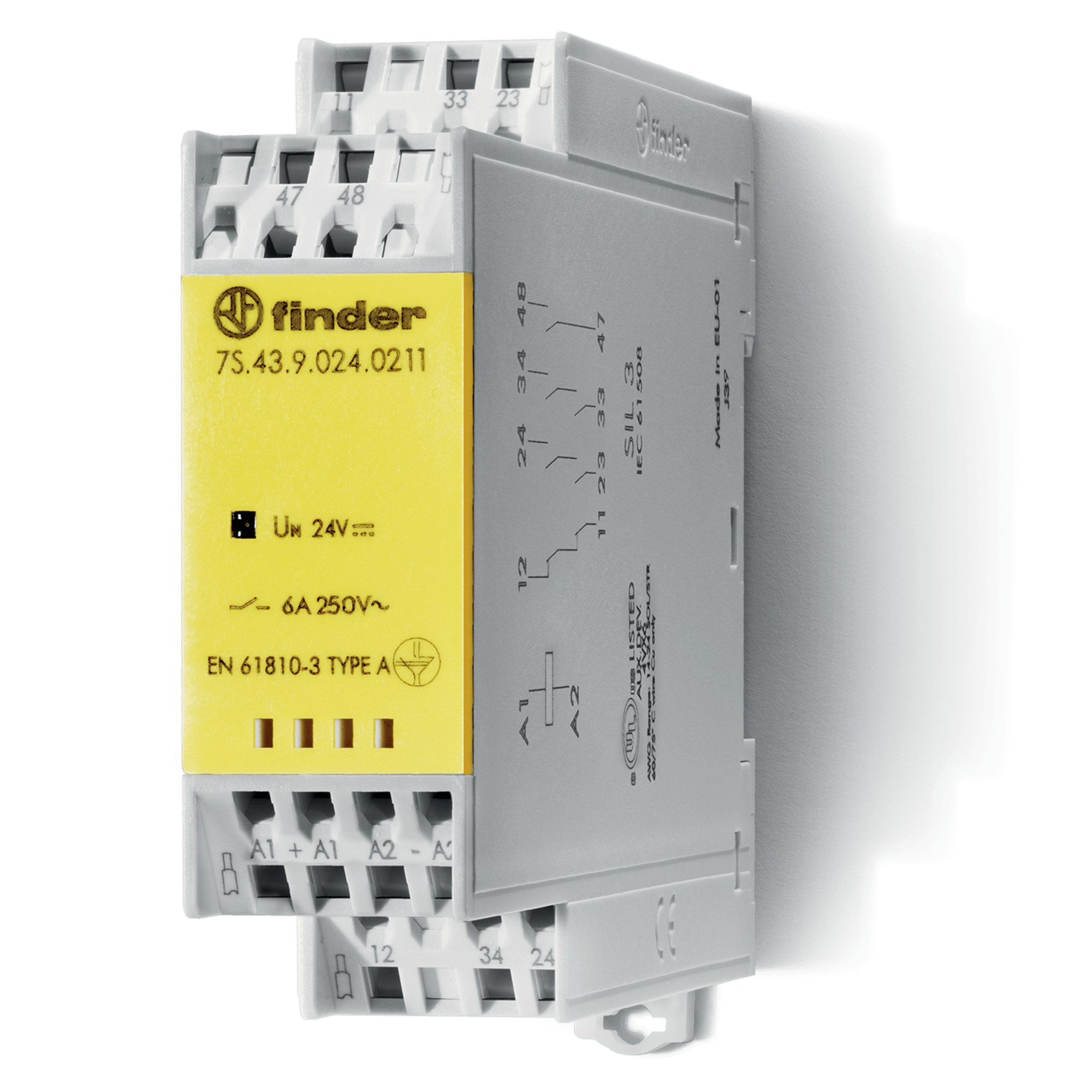

Type 7S.43 – Relais à contact guidés modulaire 6A

Series 7S - Relay module with forcibly guided contacts 2 NO + 1 NC, 22,5 mm de large, bornes à ressort, SIL3, 24 V, DC, 3 contacts, 10 A, AgNi
