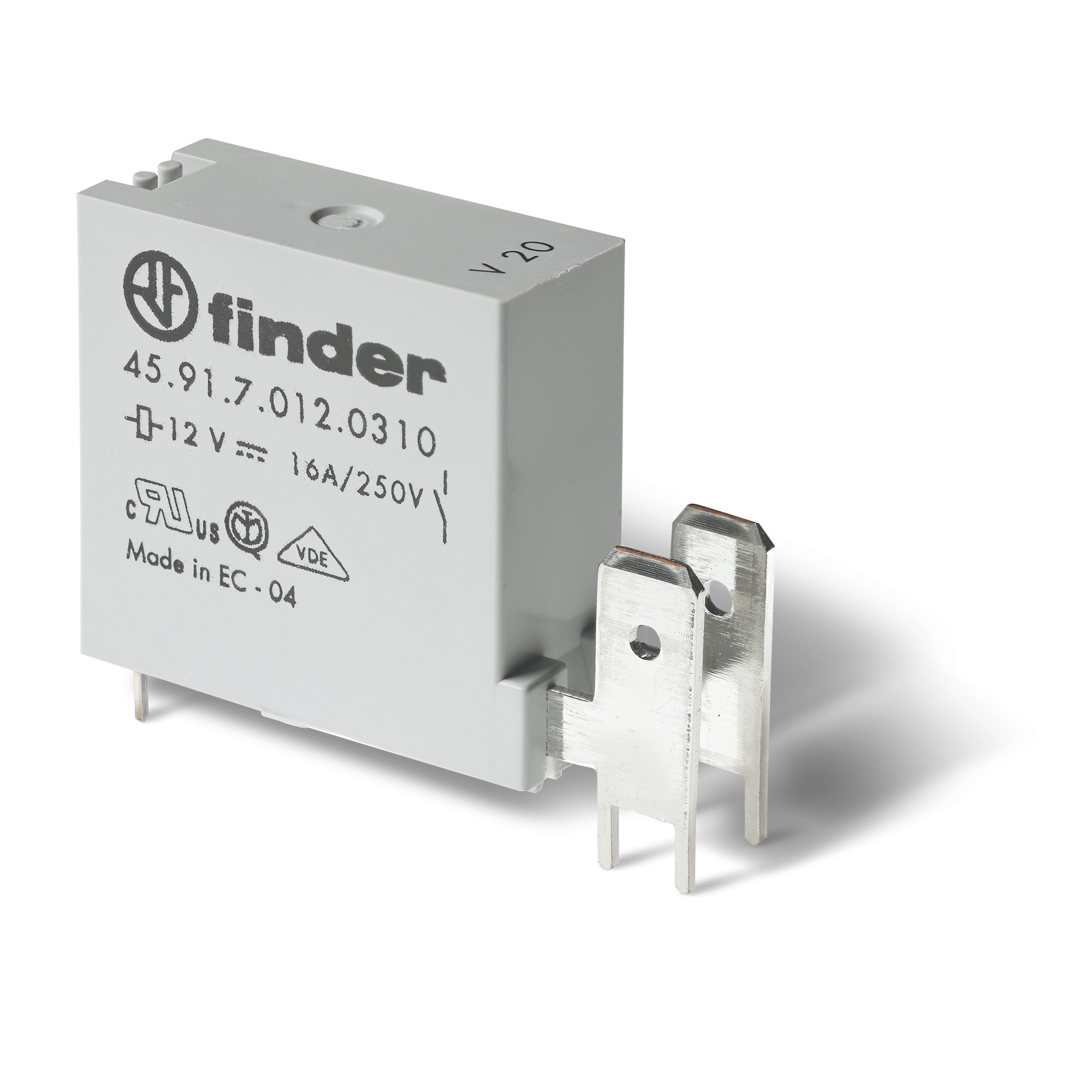

<p>El mini relé tipo 45.91 es un componente para placas de circuito impreso con 1 contacto NO y abertura de contactos de 3 mm.</p>
<p>&nbsp;</p>
<p>Funciones y características:</p>
<p>&nbsp;</p>
<ul>
<li>1 NO, abertura de contacto ≥ 3 mm</li>
<li>Temperatura ambiente máxima +125 ° C</li>
<li>Montaje en PCB + Faston 250.</li>
</ul>


Report

Ficha técnica

Manuales de instrucciones

Manuali KNX

Manual del usuario de la caja de herramientas

Protocolo de comunicación

Soluciones industriales y productos automatizacion industrial

Solutions for electrical panels and industrial automation

Soluzioni per il quadro elettrico e l'automazione industriale

Produse pentru tablouri electrice si automatizari industriale

Folleto

Guía de selección

Catálogos

Otros

Declaraciones de conformidad

Guías

Software

File 3D

Archivos DXF

Relé do PS

Printrelais

Miniature PCB relay

Minirelé de circuito impreso

Relais miniature pour circuit imprimé

Mini relè per circuito stampato

iniatuur printrelais

Miniaturowy przekaźnik do obwodów drukowanych

Mini relé para circuito impresso

Releu miniaturizat implantabil (PCB)

Миниатюрные PCB реле

<h4>Printrelais</h4>
<ul>
  <li>DC-Spule, 360 mW
  <li>Sichere Trennung, 6 kV (1,2/50 μs) zwischen Spule - Kontaktsatz
  <li>Volle 3 mm Abschaltung, EN 60335-1, EN 60730-1, optional
  <li>Umgebungstemperatur bis + 125 °C
</ul>

<h4>Miniature PCB relay</h4>
<ul>
  <li>Sensitive DC coil: 360mW
  <li>Relay for +125°C ambient use
  <li>Contact gap ≥ 3mm according to EN 60730-1
  <li>8mm, 6kV (1.2/50 μs) isolation, coil - contacts
  <li>PCB mounting + Faston 250
</ul>

<h4>Mini-relé para circuito impreso</h4>
<ul>
   <li>Bobinas DC sensible - 360 mW
   <li>Relés para temperatura ambiente +125°C
   <li>Abertura de contactos ≥ 3 mm según EN 60730-1
   <li>8 mm, 6kV (1.2/50 μs) aislamiento entre bobina y contactos
   <li>Montaje en circuito impreso: conexión mediante Faston 250
</ul>

<h4>Relais miniatures pour circuit imprimé</h4>
<ul>
  <li>Relais pour température ambiante +125°C
  <li>Intervalle entre contacts ≥ 3 mm selon EN 60730-1
  <li>Isolement entre bobine et contacts: 8 mm, 6 kV (1.2/50 μs)
  <li>Bobine DC sensible - 360 mW
  <li>Montage sur circuit imprimé, connexion par Faston 250
</ul>

<h4>Miniatűr printrelék</h4>
<ul>
  <li>érzékeny DC tekercs: 360 mW
  <li>+125°C környezeti hőmérsékletig alkalmazható
  <li>nyitott érintkezők távolsága ≥ 3mm az EN 60730-1 szerint
  <li>8mm, 6kV (1,2/50 μs) biztonsági leválasztás, tekercs - érintkezők
  <li>NYÁK-ba szerelhető + Faston 250
</ul>

<h4>Mini relè per circuito stampato</h4>
<ul>
  <li>Bobina DC sensibile: 360 mW
  <li>Relè per temperatura ambiente +125°C
  <li>Distanza tra contatti ≥ 3mm secondo EN 60730-1
  <li>8mm, 6 kV (1.2/50 μs) isolamento tra bobina e contatti
  <li>Montaggio su circuito stampato + Faston 250
</ul>

<h4>Printrelais met faston</h4>
<ul>
  <li>Omgevingstemperatuur tot +125°C
  <li>≥ 3mm contactopening volgens EN 60730-1
  <li>6kV (1.2/50 μs), 8mm lucht- en kruipweg
  <li>Sensitieve DC spoel, 360 mW
  <li>Voor printplaat + Faston 250
</ul>

<h4>Miniaturowy przekaźnik do obwodów drukowanych</h4>
<ul>
  <li>Czuła cewka DC: 360mW
  <li>Przekaźnik do zastosowań w temperaturze otoczenia do +125°C
  <li>Przerwa zestykowa ≥ 3mm zgodnie z EN 60730-1
  <li>Izolacja pomiędzy cewką a zestykami 8 mm, 6 kV (1.2/50 qs)
  <li>Do obwodów drukowanych + Faston 250
</ul>

<h4>Mini relé para circuito impresso</h4>
<ul>
  <li>Bobina DC sensível: 360 mW
  <li>Relé para temperatura ambiente +125°C
  <li>Distância entre contatos ≥ 3 mm segundo EN 60730-1
  <li>8 mm, 6 kV (1.2/50 μs) de isolação entre a bobina e os contatos
  <li>Montagem em circuito impresso + conexão com Faston 250
</ul>

<h4>Relee miniaturizate implantabile (PCB)</h4>
<ul>
  <li>Relee pentru utilizare la temperatură înaltă 125 °C
  <li>Deschiderea contactului ≥ 3 mm în conformitate cu standardul EN 60730-1
  <li>Izolație de: 8 mm, 6 kV (1.2/50 μs) între bobină și contacte
  <li>Bobină sensibilă în C.C.: 360mW
  <li>Montare prin implantare (PCB) + Faston 250
</ul>

<h4>Миниатюрные PCB реле</h4>
<ul>
  <li>Реле для температуры для +125°C
  <li>Зазор междк контактами ≥ 3mm согл. EN 60730-1
  <li>Изоляция катушка - контакты 6кВ (1.2/50 мкс), 8 мм
  <li>Чувствительная катушка DC: 360мВт
  <li>Монтаж PCB + Faston 250
</ul>

Relé do PS 16 A.

Printrelais mit Faston 250, 16 A

Miniature PCB Relays 16 A.

Mini-relés para circuito impreso + Faston 250 16 A

Relais miniatures pour circuit imprimé + Faston 250 16 A

printrelék 1 NO/NC - 16 A

Mini relè per circuito stampato + Faston 250 16 A

Miniatuur printrelais A.

Miniaturowy przekaźnik do obwodów drukowanych 16 A.

Mini relé para circuito impresso + Faston 250 16 A

Relee Miniaturizate Implantabile (PCB) 16 A

Миниатюрные PCB реле 16 A

Series 45 - Minirelé de circuito impreso NA, 12 V, 1 contacto, 16 A, Estanco al flux (RT II), AgNi, Circuito impreso+ Faston 250, abertura contactos ≥ 3 mm, CC sensible, Ninguna

Tipo 45.91 - Mini relé

Series 45 - Minirelé de circuito impreso NA, 12 V, 1 contacto, 16 A, Estanco al flux (RT II), AgNi, Circuito impreso+ Faston 250, abertura contactos ≥ 3 mm, CC sensible, Ninguna
