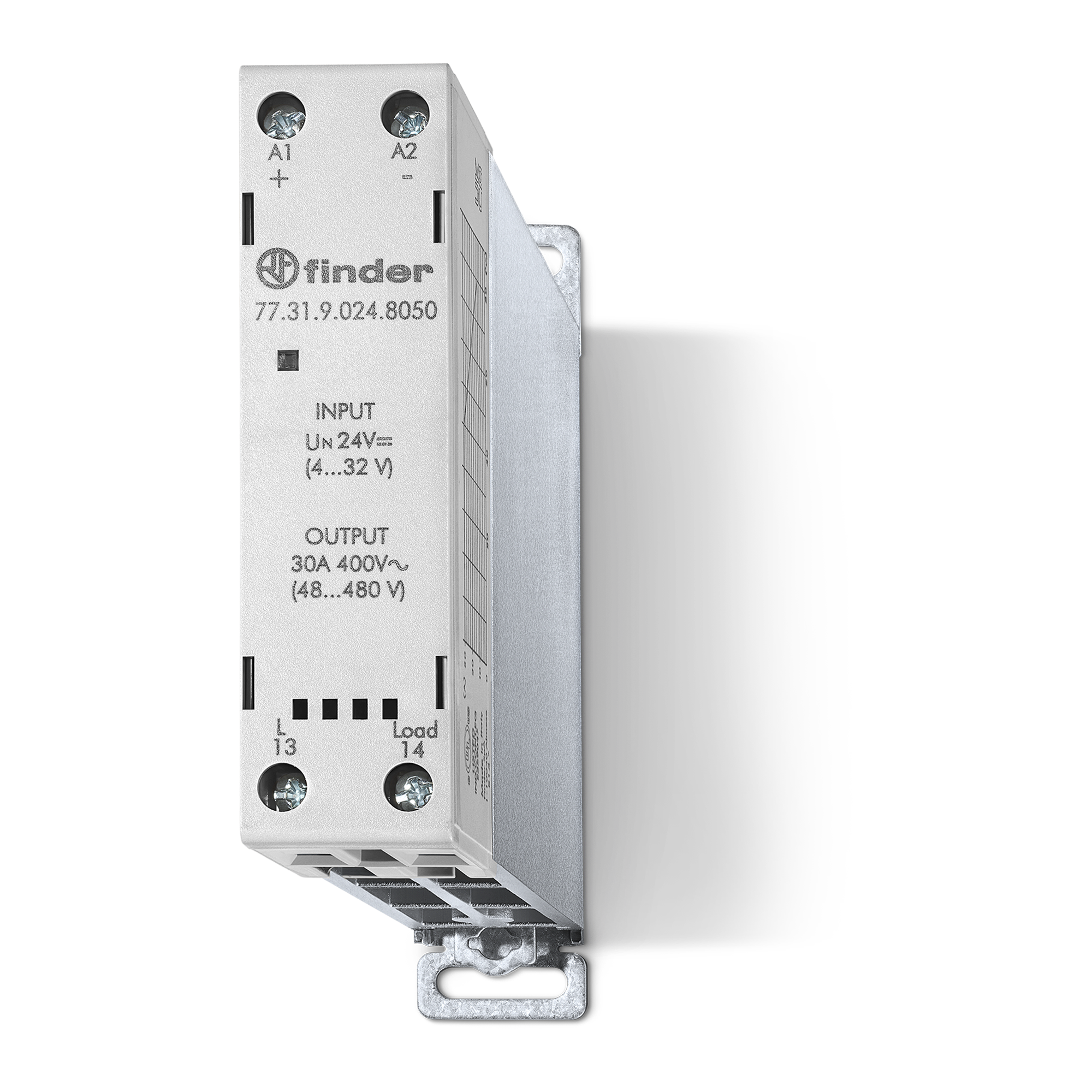

<p>Relé de estado sólido modular tipo 77.31, salida 1NO 30 A, conmutación al cruce por cero, diseñado para las siguientes aplicaciones:</p>
<p>• Lámparas con altas corrientes de arranque (en particular para lámparas compactas de bajo consumo &#8211; CFL)</p>
<p>• Cargas resistivas</p>
<p>• Solenoides, bobinas de contactores</p>
<p>&nbsp;</p>
<p>Funciones y características:</p>
<p>&nbsp;</p>
<ul>
<li>Ancho 22.5 mm, disipador de calor + carcasa de plástico</li>
<li>Salida de 60 a 440 V CA (con doble SCR)</li>
<li>Aislamiento de 6 kV (1.2 / 50 μs) entre entrada y salida</li>
<li>Versiones disponibles con Zerocrossing o Random Switch</li>
<li>Alta velocidad de conmutación y vida eléctrica</li>
<li>Conmutación silenciosa, sin arco eléctrico y rebotes</li>
<li>Circuito de entrada de baja absorción</li>
<li>Posición de terminales de versión de relé (terminales entrada y salida en lados opuestos)</li>
<li>Adecuado también para sistemas trifásicos</li>
<li>Montaje en carril de 35 mm (EN 60715)</li>
</ul>
<p>&nbsp;</p>
<p>Disponible en versiones</p>
<p>• 77.31.x.xxx.8050</p>
<p>• 77.31.x.xxx.8051</p>
